Altium Designer 20破解版简称AD20，这是为电子设计工程人员打造的一款实用一体化设计软件，软件结合了原理图、ECAD库、规则和限制条件、BoM、供应链管理、ECO流程和世界一流的PCB设计工具，可以方便用户快速完成各类原理图的设计操作，新版本的Altium Designer 20还带来了全新的功能，包括无限的机械层、印刷电子支持和HID设计支持等，有需要的用户欢迎下载。
知识兔->Altium Designer 20安装教程

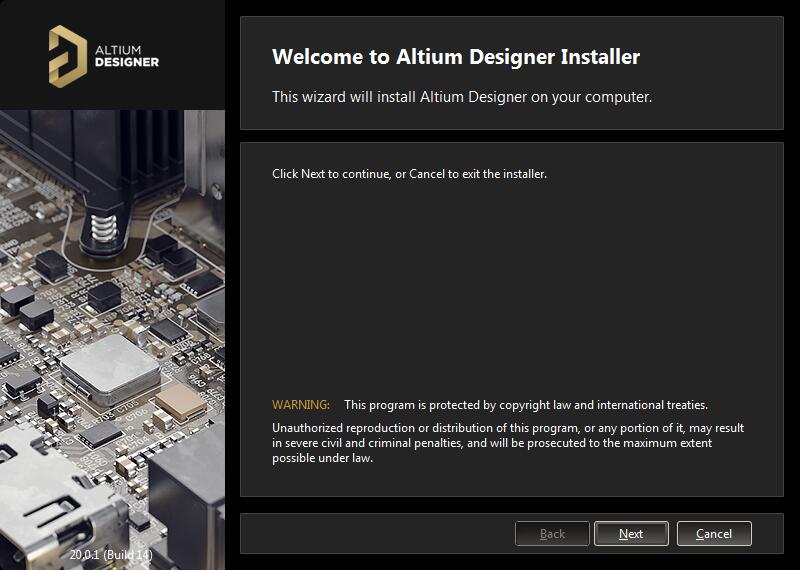

1、解压后双击“AltiumDesigner20Setup.exe”

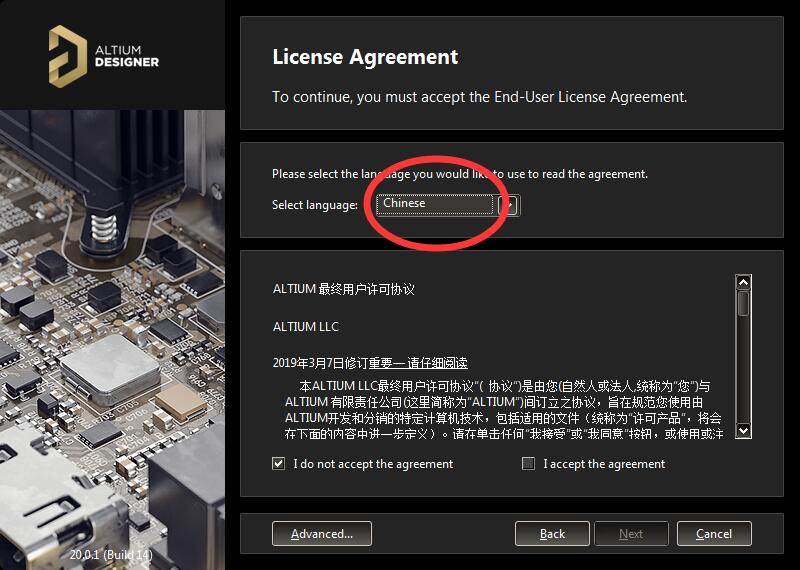

2、点击next我们将语言选择为中文

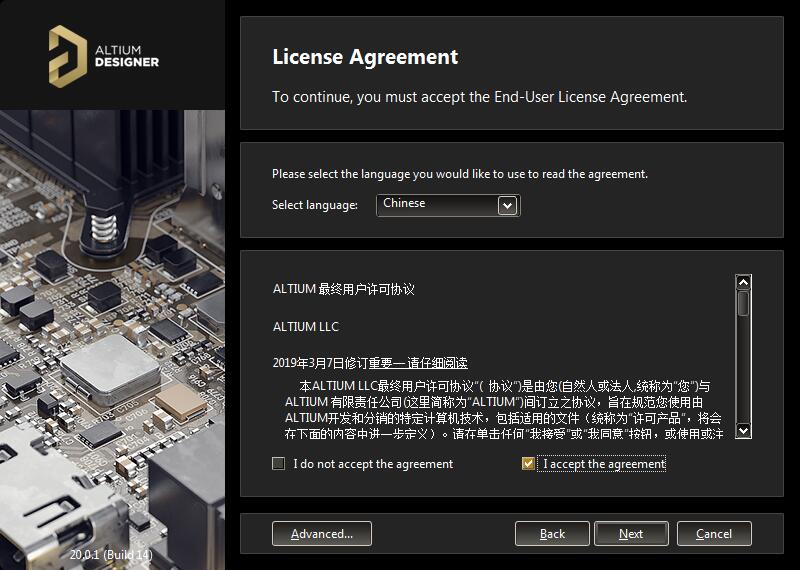

3、下面的协议，选择i accept

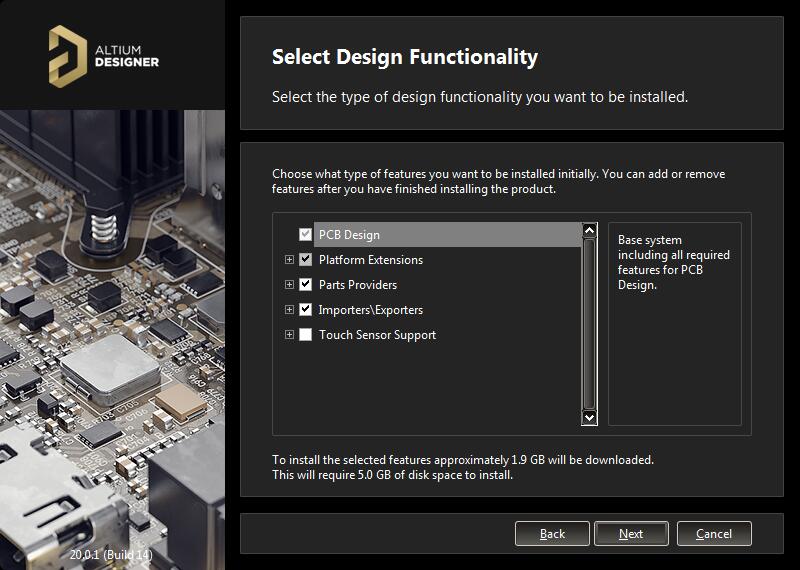

4、选择要安装的组件，需要的打上勾就可以了

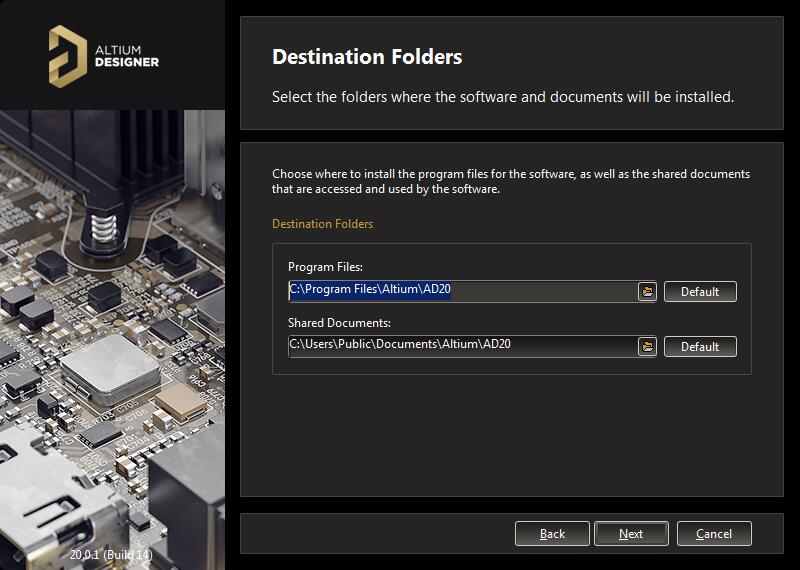

5、选择软件安装目录，默认为“C:Program FilesAltiumAD20”
6、确认一下安装信息是否正确，继续下一步安装
7、稍等一会儿就会完成Altium Designer 20的安装了
8、接下来对软件进行破解，
复制shfolder.dll到软件安装目录下
默认路径C:Program FilesAltiumAD20
9、运行软件，点击Add standlone license file
导入许可证文件AD19-Sandy.alf即可自动激活，
PS：你也可以使用ADLicenseGen.exe生成许可证文件~

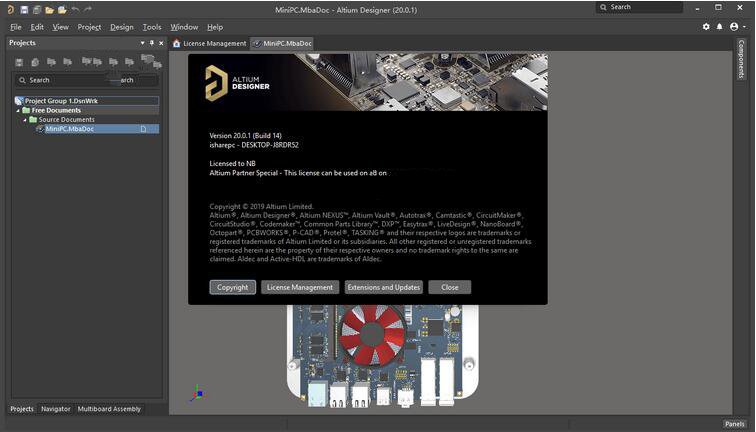

10、然后就可以正常使用了软件了
知识兔->Altium Designer 20新功能
焊盘/通过热连接——即时更改焊盘和过孔的热连接样式。
Draftsman——Draftsman的改进功能使您可以更轻松地创建PCB制造和装配图纸。
无限的机械层——没有图层限制，完全按照您的要求组织您的设计。
Stackup Materials Library——探索Altium Designer如何轻松定义图层堆栈中的材质。
路由跟随模式——了解如何通过遵循电路板的轮廓轻松布置刚性和柔性设计。
组件回收——移动板上的组件而不必重新路由它们。
高级层堆栈管理器——图层堆栈管理器已经完全更新和重新设计，包括阻抗计算，材料库等。
Stackup Impedance Profiles Manager——管理带状线，微带线，单个或差分对的多个阻抗曲线。
实时跟踪更正——Altium Designer路由引擎在路由时主动停止锐角的创建，以及不必要的循环。
差分对光泽——无论您是进入还是离开打击垫，或只是在电路板上的障碍物周围导航，Altium Designer都可确保将差分对耦合在一起。
跟踪光泽——后路线上光功能可以保证跟踪的专业完整性，同时遵守您的设计规则。
零件搜索面板——通过全局参数供应商搜索，直接放置和迁移满足设计，可用性和成本要求的电子部件。
印刷电子支持——Altium Designer对Printed Electronics叠层设计的支持为设计人员提供了明显优势的新选择!
HDI设计支持——通过microvias支持加速您的HDI设计
多板对象智能配件——消除了确保机箱中多个板的形状和配合的挑战。
多板设计的刚性 – 柔性支持——使用刚挠性和单板设计创建多板组件。
用于设计导出和几何计算的3D内核——将多个PCB设计项目逻辑地组合到物理系统组件中，以确保形状，功能和配合，不会发生碰撞。
新的PCB连接绘图选项： “视图配置”对话框中已实现“在单层模式下显示所有连接”和“使用连接图的层颜色”的新选项。 有关详细信息，请阅读Altium Wiki。
支持Lattice Diamond：Altium Designer现在支持Lattice Diamond软件，用于针对莱迪思FPGA的设计。 此外，Lattice iostandard约束已得到改进并且已正确映射。
PCB中3D Mechanical CAD接口的进一步改进：改进包括更改STEP文件输出以使用Board Part的“Component Suffix”选项，并在PCB IDF导出实用程序检测到空组件注释时添加了警告。 查看BugCrunch报告#1200。
知识兔->主要功能
原理图、ECAD库、规则和限制条件、BoM、供应链管理、ECO流程和世界一流的PCB设计工具1、DXP平台
与所有支持的编辑器和浏览器使用相同图形用户界面(GUI)的软件集成平台。 设计文件预览洞查，发布管理、编译器、文件管理、版本控制界面和脚本引擎。
2、原理图—浏览器
打开、查看并打印原理图文件和库。
3、PCB—浏览器
打开、查看和打印PCB文件。 此外还可查看并导航3D PCB。
4、CAM文件—浏览器
打开CAM、制造(Gerber、Drill和OBD++)和机械文件。
5、原理图—软设计编辑
所有(除了PCB项目和自由分散文件)中的原理图和原理图元件库编辑能力，网络列表生成能力。
6、导入器/导出器
支持从OrCAD、Allegro、Expedition、PADS、xDx Designer、Cadstar、Eagle、P-CAD和Protel等导入和/或导出创建的设计和库数据。
7、原理图—编辑
所有原理图和原理图元件库，以及原理图元件库文档。
8、库管理
基于单一数据源的统一的库管理，用于所有元件模型和关联数据，包括3D模型、数据图纸和供应商链接。 版本控制和外部项目管理系统的单一联系点。
9、Altium数据保险库支持
从集中的Altium数据保险库读取、编辑和发布设计数据的能力。 数据保险库支持以下内容： 元件模型、定价和供货信息数据、受管图纸和子电路、完整项目和制造/装配文件。
10、仿真—混合信号
SPICE 3F5/XSPICE混合信号电路仿真(兼容PSpice)。
11、信号完整性—原理图级
布局前的信号完整性分析—包括一个完整的分析引擎，使用默认PCB参数。
12、PCB—电路板定义和规则
放置/编辑机械层对象，高速设计的设计规则，用户可定义板层堆栈，来自原理图的设计传输，元件放置和实时制造规则检查。
13、CAM文件—导入器
(Gerber、ODB++)导入CAM和机械文件。
14、PCB—原生的3D PCB查看和编辑
电路板的真实和3D渲染视图，包括与STEP模型和实时间距检查直接相连的MCAD-ECAD支持，2D和3D的视图配置，3D电路板形外框和元件模型编辑，所有基元的3D测量值以及2D/3D PCB模型的纹理映射。
15、PCB—布线
高工作效率PCB布局编辑器，支持自定义多边形、电路板开孔、实时规则检查、设计复用和尺寸自动测量，配备直观高效的用户界面。
16、PCB—交互式布线
交互式指导性布线(推挤布线、紧贴布线和自动完成模式)、差分对、交互式/自动布局、引脚/部件交换、跟踪修线，在拖动操作中规避障碍。
17、高级板层堆栈管理
当PCB不同区域包含不同的板层堆栈时，定义单一设计中多层复杂层堆栈的能力，支持嵌入式元件和刚柔结合式布局。
18、刚柔结合板设计支持
用于设计柔性和刚柔结合PCB板的完整系统。 定义和描述设计中的多条PCB折叠线的能力。 全3D，折叠和展开查看以及间距设计规则检查。 导出电路板中折叠或部分折叠的3D STEP模型，以便实施MCAD协作的能力。
19、嵌入式元件
支持PCB堆栈中的嵌入式分立元件。 在PCB中嵌入元件可提高可靠性，增强性能，并显著提升空间和减轻重量。
20、信号完整性—布线层级
布线后信号完整性分析支持映射及串扰分析。
21、PCB – 制造文件输出
多种输出发布允许多个输出合并成一个单一的媒体类型，更好地进行数据管理。通过工程历史和相关性的受控视图，发布到PDF/A，打印机或Web。生成Gerber、NC Drill、ODB++、3D视频动画、STEP文件等。
22、CAM File – 编辑器 (Gerber,ODB++)
面板化、NC布线定义、NRC、导出CAM和机械文件、网络表提取、导入以及反向工程。
