Altium Designer 19是一个PCB设计软件，它将示意图、ECAD库、规则与限制条件、BoM、供应链管理、ECO过程和世界级PCB设计工具相结合。AltiumDesigner19是第19次升级的官方版本。这次升级是为了更新AltiumDesigner插件，Dark暗夜风格的UI是一个非常黑很酷的新UI，界面菜单布局也有了调整，需要稍作适应。
>>>>>Altium Designer 19>>>>>
Altium Designer 19的功能特点：
PCB对象和层透明度(Layertransparency)设置——将ViewConfigurations添加到新的PCB对象和层透明度设置。
丝印层-阻焊层设计规范-添加一种用于裸露铜焊料和阻焊层开孔的检测方式。
图解顶点编辑器，一个PCB多边形填充图形顶点编辑器，可用于多边形填充、多边形边边框以及覆盖区域对象。
多角形覆盖区-增加一个多边形的覆盖范围。
图示名称/指示器位置，字体和颜色的个性设置-界面类型，指示器位置，字体，颜色等可定制。
端口高、宽、字型以及端口高度可以根据需要进行控制。
ecordragments超链接-图解文件中的文本对象现在支持超链接。
SmartPDF文件包含组件参数，点击SmartPDF生成的PDF文件中的一个组件，您可以查看其参数。
MicrochipTouchControls支持-添加支持MicrochipmTouch电容触控功能。
DXP更新平台-DXP升级平台为您分享了一个开放的开发环境。
点击AltiumDesigner2013了解更多关于AltiumDesigner2013的详情。
FrankHoschar,2013是AltiumDesigner2013的市场主管，他说AltiumDesigner2013的发布是一个里程碑，其开放式设计平台不仅面向Altium的用户社区(拥有超过80,000名工程师的DXP平台)，同时也面向工业合作组织。另外，AltiumDesigner2013具有一些比AltiumDesigner12方面的增强：
新功能ViaStitching支持RF和高速设计。
对于PCB设计，重新排列具有很大的灵活性。
其他对PCB容量的增强，包括加强交叉选择模式、改进选择控制和更易操作的多边形填充管理(polygonpourmanagement)
MentorPADSPCB、PADSLogic、Expedition和Ansoft,Hyperlynx的输出都得到了增强。
该系统支持ARMCortex-M3离散处理器AlteraArria2GXFPGA。
>>>>>Altium Designer 19>>>>>
安装教程
1下载AD2019压缩包

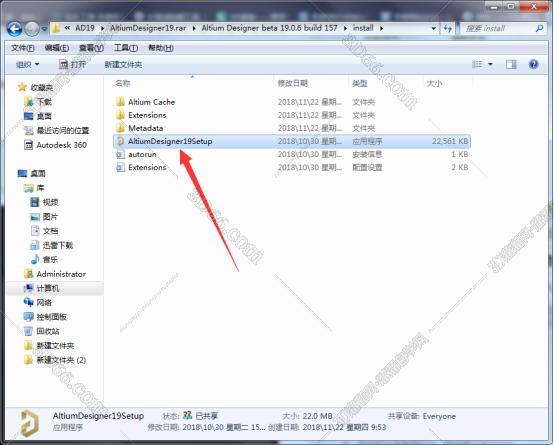

下载成功后，解压到当前文件夹，打开install文件夹，双标双击应用程序开始安装。

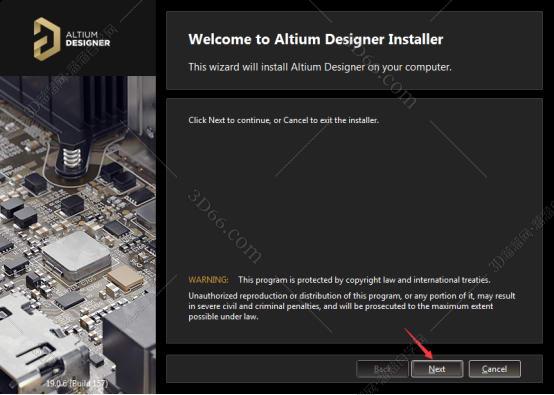

2安装导读
这里直接点击Next下一步即可。

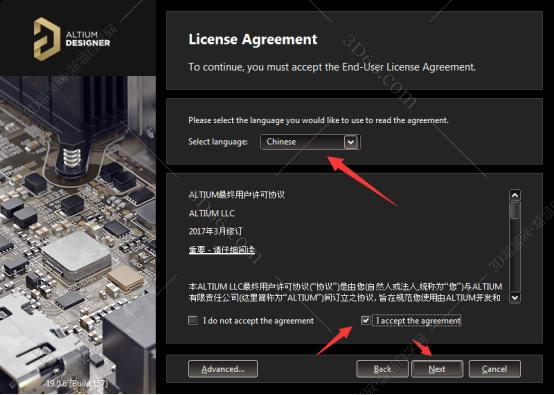

3选择语言，同意安装
先点击上面选择中文语言，在点击下面同意安装，最后再点击Next进行下一步安装。
4取消勾选
取消第2、3、5行的勾选，然后点击Next下一步。

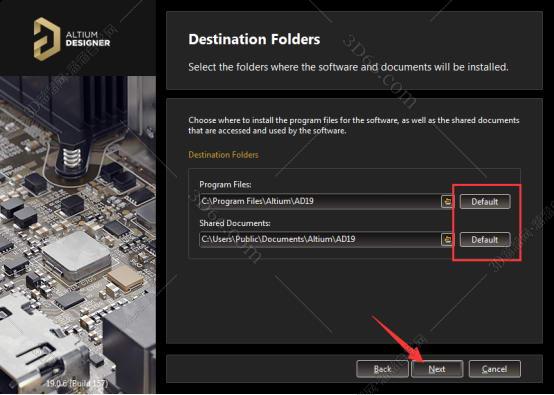

5选择安装路径
点击Default选择安装路径，然后点击Next。
6确认安装信息

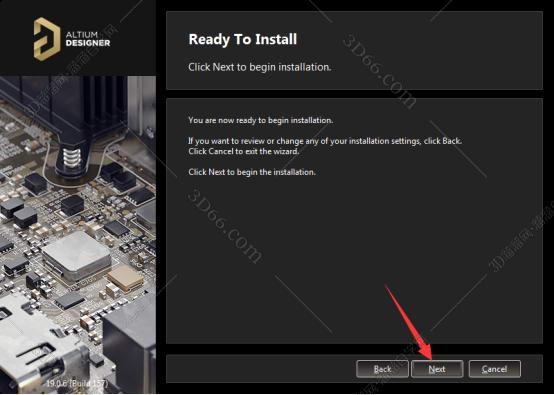

点击Next开始安装AD2019软件。

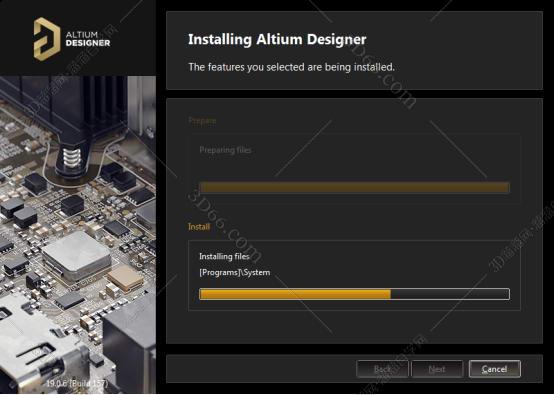

7正在安装
下面就是正在安装，耐心等待安装完成即可。

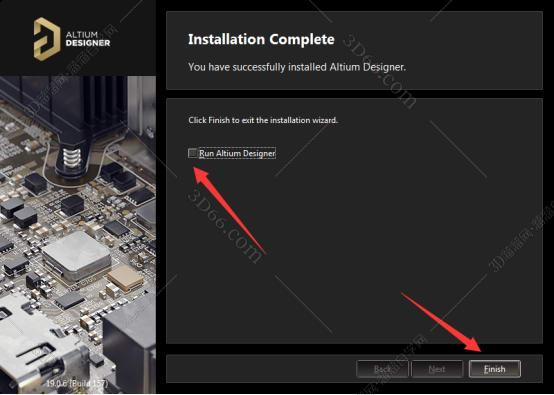

8取消勾选
安装完成后，取消页面的勾线，点击Finish完成即可。

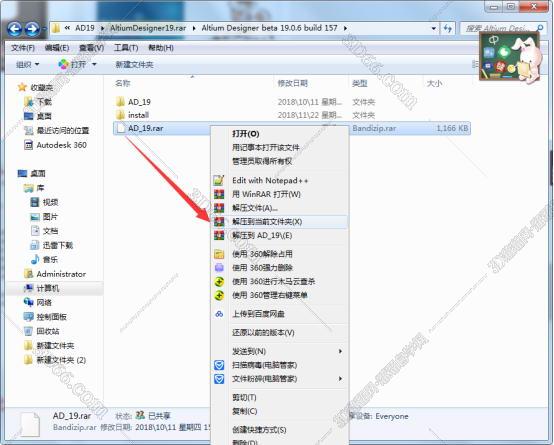

9解压破解文件
回到解压文件中，鼠标右击AD_19.rar解压到当前文件夹。
10复制破解文件

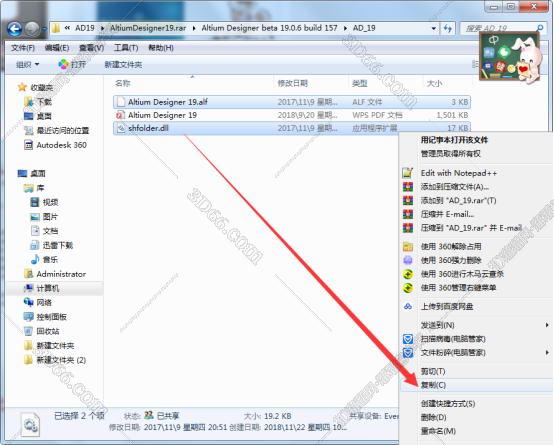

打开解压出来的文件夹AD_19，选择里面的两个文件，右击复制。
11粘贴破解文件

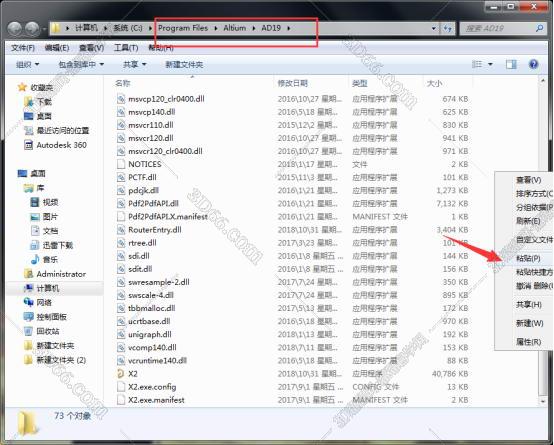

在电脑的开始菜单中找到软件，右击打开文件所在位置，然后在空白处，鼠标右击粘贴破解文件。
12发送快捷方式到桌面

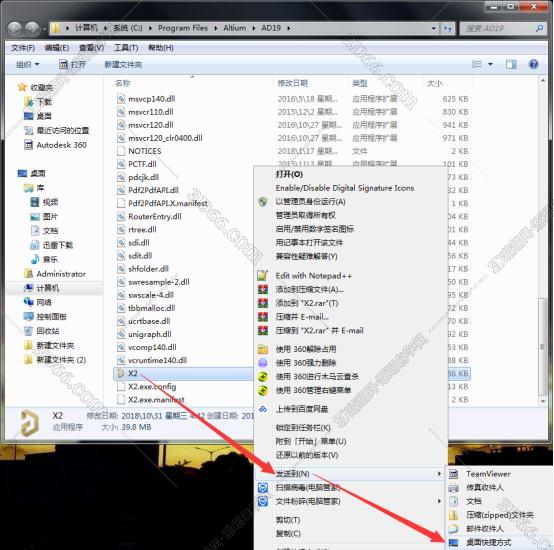

在软件的根目录，找到X2的应用程序，鼠标右击发送到桌面快捷键方式。
13破解软件

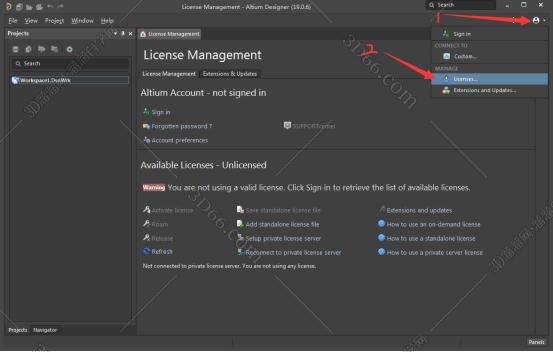

鼠标双击桌面的软件打开，点击右上方的头像图标，点击Licenses。

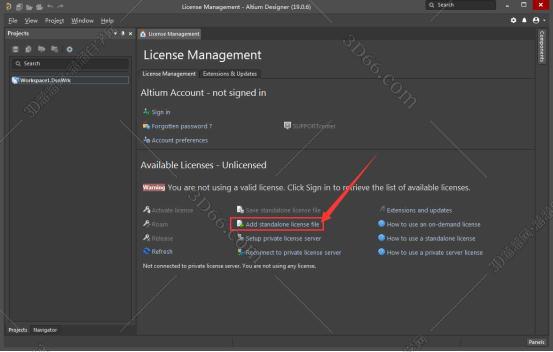

14选择ADD项目
点击中间第二行的Add standalone license file。
15选择破解文件

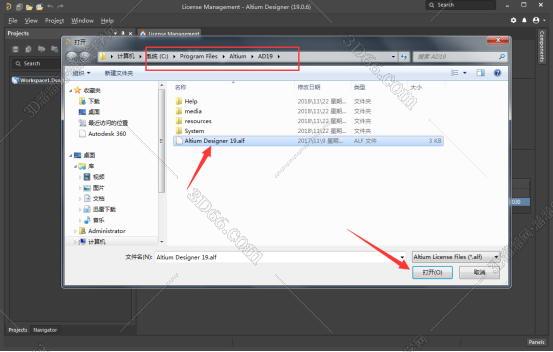

弹出对话框，点击我的电脑，找到软件安装的根目录，选择Altium Designer 19.alf文件，然后点击打开。
16破解成功

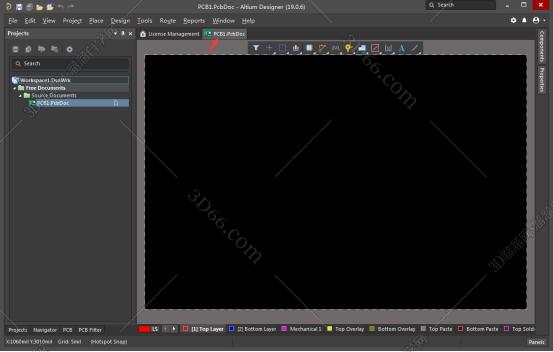

在新建中，只要你能新建PCB说明就破解成功了。
17转换中文版

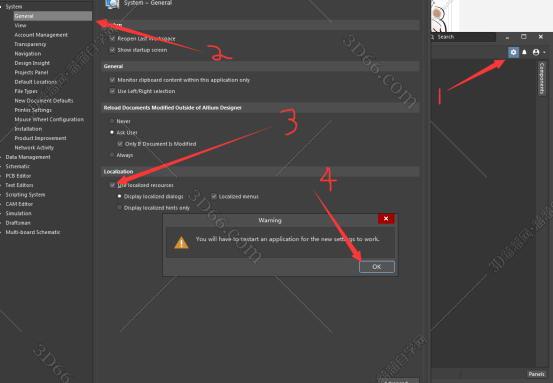

先点击右上角的设置，弹出对话框点击Ceneral，再勾选最下面的Use localized dlalogs，再次弹出对话框，点击ok。最后点击对话框下面的ok，关闭软件。
18打开软件

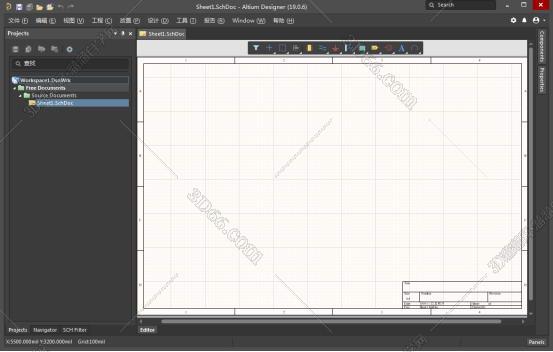

再次打开桌面的AD20119快捷方式，进来就是中文的了。
